磁性感应开关的规格特点以及安装方法

磁性感应开关的特点： 采用两线电子式无触点磁性感应开关，这类感应开关具有以下特点:

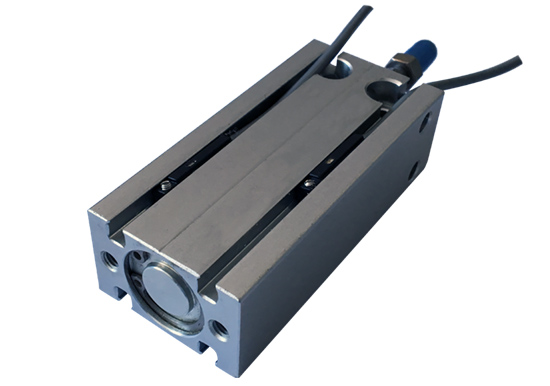

 I、两线引接线，可方便替换有触点磁簧管型开关: 2、电子式无触点，寿命长抗震动冲击能力强; 3、工作电流超低.可并联多个开关; 4、动作磁场范围广。可达到25¨750高斯.灵敏且不易产生误动作; 5、定位准确.重复精度高。 产品规格 项目型号 AL一39DF一02，AL一41DF一02.AL一42DF一02，AL一43DF一02，AL一44DF一02 AL一17DF一02，AL一13DF一02，AL一11DF一2，AL一14DF一02 开关逻辑无接点电晶体、常开型 磁性感应开关 二线式 使用电压范围10一28V DC 最大开关电流50mA 最大接点容量Max .1 .4W 内部消耗电流12（40）μ A Max.@24V 残余压降2 .65V Max.@50mA DC 电缆线 2C黑色耐油PVC 指示灯红色LED 拽漏电流20（90）μA Max.@28V 感应灵敏度25一700 (Gauss) 最大切换频率1000《HZ》 抗冲击性500(m/s2) 耐震性能 90(m/s2) 使用环境范围一10一700C 防护等级IP67《NEMA6) 保证回路电源极性反向保护突波吸收保护 安装方法 1、AL-39DF-02无需安装附件直接固定在气缸本体沟槽内。 2、将感应开关上的紧定螺钉调整至能使磁性感应开关平顺导入气缸安装沟槽.再调整感应开关至适当位置，拧紧紧定螺钉即可固定。
